ch9. فرآیند اچینگ مرطوب

Etching مرطوب - عمدتا با استفاده از روش اچ زمان

چگونه کار می کند

ویفر در محلول اچ غوطه ور می شود یا محلول اچ روی ویفر پاشیده می شود

به دلیل کم هزینه بودن و سهولت عملکرد آن به طور گسترده ای مورد استفاده قرار می گیرد

یکنواختی را با گرم کردن یا هم زدن بهبود می بخشد

مایعات اچینگ با نسبت انتخاب بالا مورد نیاز است

0021-35922 بدنه محفظه ، TXZ MCVD

اچینگ مرطوب سه مرحله دارد: حمل و نقل (عرضه) ، → واکنش → توسط - حذف محصول (سلب کردن) - راه حل باید به صورت دوره ای تغییر یابد

مکانیزم

مایع اچ با انتشار به سطح ویفر منتقل می شود

واکنشهای شیمیایی روی سطح رخ می دهد

توسط - محصولات از اچینگ با انتشار حذف می شوند

این ماده به طور عمده برای اچ کردن فیلم های اکسید ، فیلم های نیترید ، فیلم های فلزی و غیره استفاده می شود

مشکل

اچ در پایین فوتورسیست (PR) در زیر برش های-} منجر می شود ، که تأثیر آن در ادغام زیاد است

اچینگ ناقص

اچ بیش از حد و بیش از حد تحت برش {{0}

مقاومت برداشته می شود

مقدار زیادی مایع زباله شیمیایی تولید می کند

جوانب مثبت و منفی

مزایا: پردازش / انتخاب دسته ای بهتر از عالی / قابلیت اطمینان است

معایب: اچینگ ایزوتروپیک / الگوی بزرگ اندازه / ایمنی در درمان محلول شیمیایی / نیاز به تعویض منظم

برنامه ها:

تصفیه سطح در هنگام پردازش ویفر

قبل از اکسیداسیون حرارتی (برای حذف آلاینده های آلی و ناخالصی های فلزی) درمان قبل-

فرآیند حذف یا سلب انتخابی برای فیلم های نیمه هادی

ویژگی های اچینگ مرطوب فیلم اکسید

اچینگ توسط HF

اچ کردن توسط بافر HF (BOE) (رقیق شده با آب مقطر)

دلایل افزودن NH₄F به BOE: از نرخ اچ پایدار اطمینان حاصل کنید

دنباله نرخ اچ: فیلم اکسید CVD> فیلم اکسید حرارتی

فیلم اکسید با غلظت بالای ناخالصی ها> فیلم اکسید با غلظت کم ناخالصی ها

خصوصیات اچ مرطوب سیلیکون مونوکریستالی و پلیسیلیکون

اچینگ ایزوتروپیک

محلول: ترکیبی از اسید نیتریک (HNO₃ ، اکسید سیلیکون) + اسید هیدروفلوئوریک (HF ، از بین بردن فیلم اکسید تشکیل شده).

اچ ناهمسانگرد

راه حل: KOH ، مخلوط EDP ، tmah

اگرچه این یک اچینگ مرطوب است ، اما بسته به سطح رشد نیز می توان اچ ناهمسانگرد را بدست آورد

ویژگی های اچینگ مرطوب فیلم های نیترید (غیر - مهم)

محلول اسید فسفریک درجه حرارت بالا / نسبت انتخاب بالا برای فیلم اکسید

ویژگی های اچ مرطوب فلزات (غیر- مهم)

آلومینیوم: از یک محلول مخلوط گرم استفاده کنید

تیتانیوم: پس از فرآیند تیس تیس خود ، نواحی بدون مرز TI با یک محلول مختلط برداشته می شوند



CH10. موارد نقص و تمرین مهندس اچینگ

موارد نقص اچینگ خشک

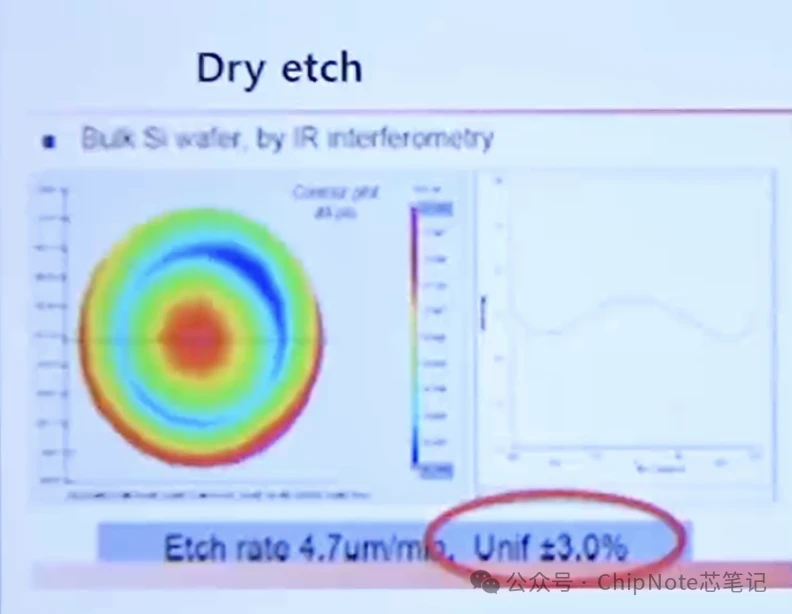

1) میزان اچ در ویفر ناهموار است

دلیل: یکنواختی دمای چاک ، جریان گاز ، فشار و غیره همه عوامل مؤثر هستند

2) شکل فرو می رود

3) پل زدن ناشی از صفحه ماسک

با بازآفرینی ماسک (تجدید نظر) یا تعمیرات محلی (zapping)

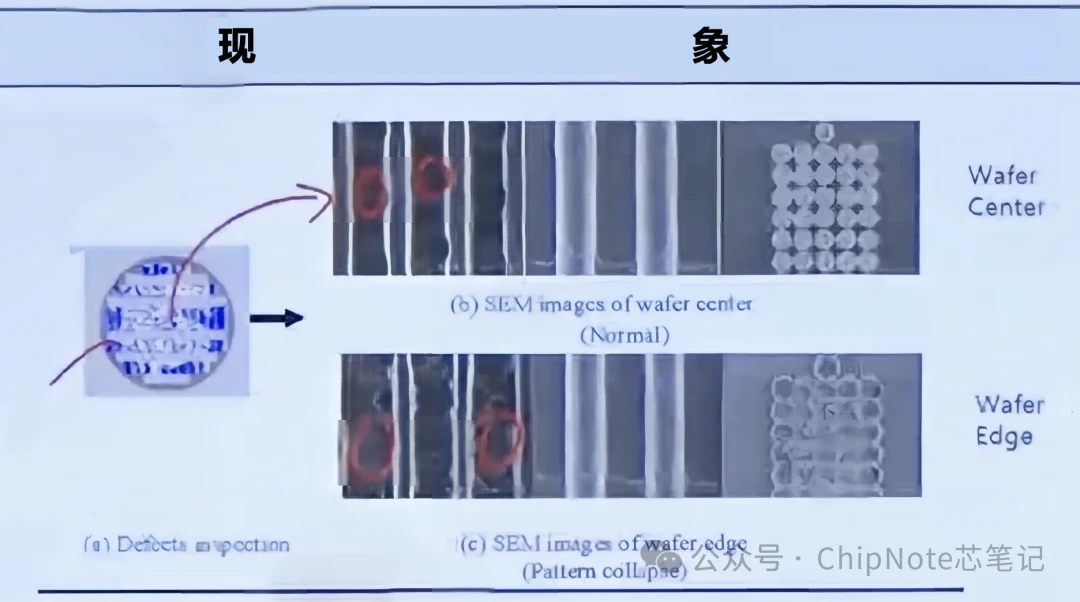

4) جبران گرافیکی ناشی از ذرات

دیگران: خراش ، ذرات و غیره

6) تماس باز نیست

پدیده: اچ باز نیست / علت: ذرات

7) TSV (از طریق SI از طریق)

پدیده: تماس با عمق اچ غیر طبیعی / متقابل:ماسک سخت فلزی و سرعت جریان هوا صحیح است

8) نسبت ابعاد بالا با شماره اچ تماس بگیرید

پدیده: فرسایش تعظیم/ ماسک/ پیچش

علت: اعوجاج ناشی از رسوب/بالا {{0} electrons انرژی ناشی از میدان های الکتریکی

راه حل: افزایش بالا-} شار الکترونی انرژی → خنثی سازی (پایین سنگر و دیوارهای جانبی)

9) در زیر- حکاکی (در اچ کردن بوش)

Bosch Etching=تجمع مهار کننده ، حذف توسط بمباران یونی و انباشت لایه مهار کننده دوباره ، اچ در این چرخه

راه حل: زمان کل چرخه را در حالی که نسبت زمان اچ/رسوب ثابت نگه دارید ، کاهش دهید

میزان اچ خیلی زیاد علت اصلی زیربنایی است → اما اگر زیرکور بیش از حد کاهش یابد ، میزان اچ کاهش می یابد

10) پایه (زیرپوش جانبی)

در زیر {{0} marking به دلیل ایجاد کاتیونها در پایین → "پایه"

11) نقص الگوی (اچ مسدود شده فلز)

علت: تشکیل ماسک اچینگ ضعیف (به عنوان مثال ، نقص الگوی ADI ، ذرات و غیره)

نقص باز

علت: حاشیه اچ ناکافی ، حوزه مسدود شده

•اچ خیس چیزهای بد

1) باقیمانده پلیمر

2) نقص سوراخ

مهندس اچ

زمینه کار: مهندس فرایند/مهندس تجهیزات

2) نقش مهندس فرآیند: تحقیق و توسعه تکنیک های تولید فرآیند/تجزیه و تحلیل و بهبود بازده

3) نقش مهندس تجهیزات: تعمیر و نگهداری تجهیزات → بهبود عملکرد تجهیزات → بهبود راندمان تولید
