【فرآیند اچینگ نیمه هادی】 روح نیمه هادی ها فرایند اچینگ و تمرین مهندسان را بر روی مشکلات نرخ نقص از 0 تا 1 （CH1-CH2 آموزش می دهد)

محتوا

ch1 ساختار عمودی انتقال/CMOS

CH2 تعریف و اصطلاح فرآیند اچینگ

CH3 هدف از فرآیند اچ و مفهوم پلاسما

CH4 تولید و خصوصیات پلاسما

ch5.types و کاربردهای پلاسما ، اصل خشک کن

درک CH6 و الزامات روشهای اچینگ خشک

ch7 ساختار تجهیزات اچینگ خشک

فرآیند اچینگ ch8.dry

فرآیند اچینگ ch9.wet

CH10. موارد نقص و تمرین مهندس اچینگ



ch1انتقال/CMOS عمودیساختار

اجزای ترانزیستور MOS از چهار پایانه تشکیل شده است: دروازه ، منبع ، تخلیه و SI_SUB.

p-sub=p-type (سوراخ) بستر سیلیکون دوپ شده با محوریت کم

Q-n+ / P +=الکترونها یا سوراخهای دوپ شده بسیار متمرکز

n-/p -=دوپینگ غلظت کم

STI=PMOS در مقابل منطقه جدایی NMOS

PMD یا ild 1=لایه عایق قبل از لایه فلزی 1 / عایق بین لایه دروازه و لایه فلزی 1

IMD=عایق بین metal1 و metal2

usg=عایق بدون هیچ گونه دوپینگ ناخالصی

قوس (پوشش ضد بازتاب)= پوشش ضد انعکاس-سرکوب بازتاب برای جلوگیری از آسیب به گرافیک PR در هنگام قرار گرفتن در معرض ، با استفاده از SION

W-CVD=رسوب تنگستن (W) توسط CVD

TIN-CVD= رسوب نیترید تیتانیوم (قلع) توسط CVD

CH2 تعریف و اصطلاحات فرآیند اچینگ

فرآیند اچینگ: تعریف {{0} فرایند حذف موضعی فیلم های نازک رشد یافته یا تحت عنوان Photoresist با توجه به هدف از فرآیند پس از فرآیند توسعه PR.

اصطلاحات مربوط به اچ

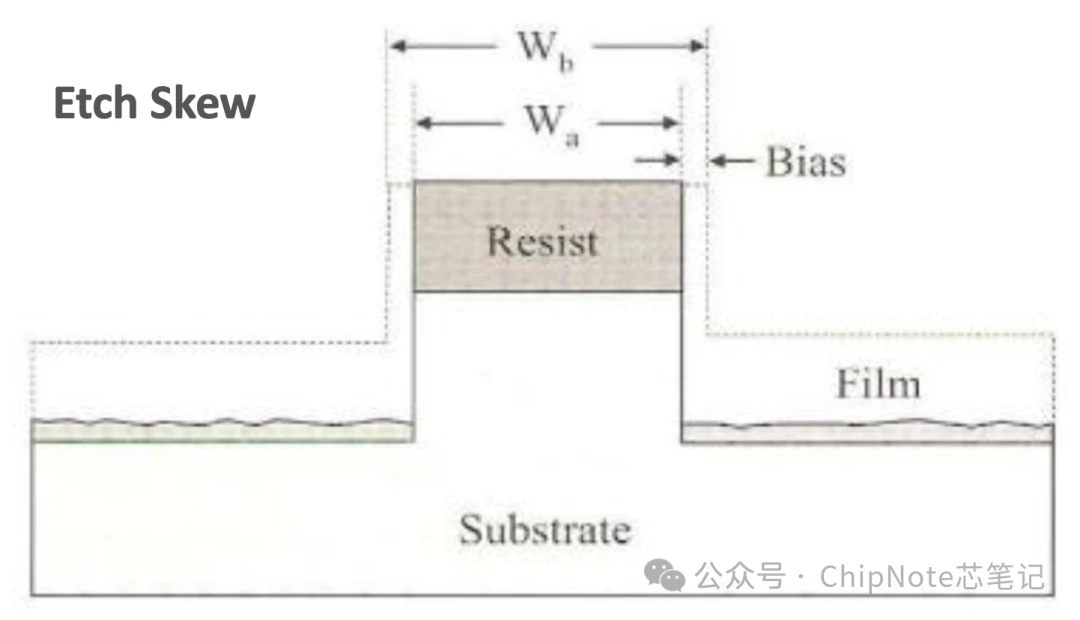

etch skew=wb (اندازه لیتوگرافی=adi cd)- wa (ابعاد اچ شده =} aci CD)

تفاوت بین CD ماسک و CD ADI در زمان طراحی ، تعصب نامیده می شود

ADI CD=پس از CD بازرسی توسعه

ACI CD=بعد از CD CLECECTION CD

: گرافیکی که پس از طی کردن فرآیند اچینگ با تغییر لیتوگرافی شکل می گیرد → این باید هنگام طراحی گرافیک در نظر گرفته شود!

بیش از اچ و زیربنایی

بیش از اچ=اچینگ بیش از حد است و از ضخامت یا عمق مورد نظر فراتر می رود

Undercut=یک پدیده غیرقابل اجتناب در اچ کردن مرطوب این است که منطقه اچینگ بزرگتر از منطقه باز است

میزان اچ (ER): ضخامت مواد هدف که در طول زمان اچینگ برداشته می شود.

انتخاب (ها) - یک پارامتر مهم: نسبت تفاوت در میزان اچ بین مواد مختلف یا نسبت میزان اچ بین PR و مواد

یکنواختی اچ - برای مهندسان اچ بسیار مهم است: کل سطح باید به طور یکنواخت حک شود! تقریباً 9 امتیاز در داخل و بین ویفرها انتخاب می شوند تا ضخامت قبل و بعد از اچ را اندازه گیری کنند - تکرار روند با انحراف استاندارد مورد قضاوت قرار می گیرد

نسبت ابعاد=ارتفاع (H) / عرض (W) → مقدار بزرگ عمق را نشان می دهد ، و مقدار کوچک نشان دهنده عرض است.

• پوشش مرحله

• پوشش جانبی=S1/T ، S2/T

• پوشش پایین=td/t

•=>مقدار نزدیک به "1" ایده آل است.

اثر بارگیری

اثر بارگذاری میکرو

= برای الگوهای خوب ، تخلیه محصولات واکنش پس از اچ صاف نیست ، و در نتیجه اثر بهتر از الگوهای گسترده ایجاد می شود.

هنگامی اتفاق می افتد که الگوی بسیار خوب باشد یا اچ عمیق باشد.

=>راه حل: از فشار کم یا سرعت جریان گاز در طی فرآیند اچینگ استفاده کنید !!

اثر بارگذاری کلان

= به دلیل منطقه بزرگ اچینگ ، عرضه اچانت کافی نیست و در نتیجه اچ کردن ضعیف در یک منطقه گسترده و تفاوت در عمق اچینگ ایجاد می شود.

=>راه حل: یک الگوی ساختگی را در یک منطقه وسیع قرار دهید تا این الگوی متراکم شکل بگیرد.

EPD (تشخیص نقطه پایانی)

تعریف: روشی که برای تعیین اینکه آیا لایه فیلم مورد نظر در فرآیند اچینگ حذف شده است ، استفاده می شود.

طبقه بندی: طیف سنجی انتشار نوری (OES) ، با استفاده از پدیده های تداخل ، نظارت بر ولتاژ و جریان فرکانس رادیویی (RF).

اصل: هر اتم دارای طول موج انتشار خاص خاص خود است و رنگ های مختلفی را ارائه می دهد. هنگام ایجاد مواد مختلف ، رنگ پلاسما تغییر می کند ، از سنسورهای نوری برای تشخیص این تغییر استفاده می شود و بنابراین نقطه پایان فرآیند اچینگ را تعیین می کند.
